Installation et Fonctionnement - Les régimes de neutre

Les régimes de neutre

Schéma TT: type d'installation dans lequel un point de la source d'alimentation, généralement le neutre, est relié directement à une prise de terre et dans lequel les masses sont reliées directement à la terre, d'où il résulte qu'un courant de défaut entre un conducteur de phase et la masse, tout en ayant une intensité inférieure à celle d'un courant de court-circuit, peut cependant provoquer l'apparition d'une tension de contact supérieure à la tension limite conventionnelle de sécurité.

Schéma IT: type d'installation dans lequel la source d'alimentation est isolée ou présente un point, généralement le neutre, relié à la terre par une impédance de valeur suffisamment élevée pour qu'un premier défaut d'isolement entre un conducteur de phase et la masse ne provoque pas l'apparition d'une tension de contact supérieure à la tension limite conventionnelle de sécurité.

Schéma TN: type d'installation dans lequel un point de la source d'alimentation, généralement le neutre, est relié à la terre et dans lequel les masses sont reliées directement à ce point de telle manière que tout courant de défaut franc entre un conducteur de phase et la masse soit un courant de court-circuit.

  • Il se divise en:

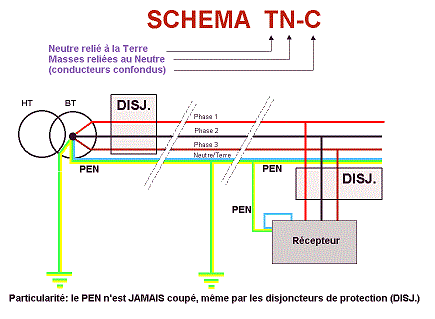

    • Schéma TN-C: type d'installation TN dans lequel les conducteurs neutre et de protection sont confondus en un seul conducteur appelé conducteur PEN. Ce schéma est interdit pour les installations en câbles souples dont la section des conducteurs est inférieure à 10 mm² pour le Cuivre, et 16 mm² pour l'Aluminium. Dans ce cas précis, il sera obligatoire de fonctionner sous le schéma TN-S.

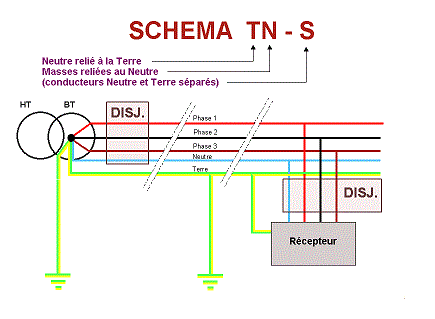

    • Schéma TN-S: type d'installation TN dans lequel le conducteur neutre et le conducteur de protection sont séparés.
